| PanasonicのDMC-GM1用のアダプターを作ってみるお話 |
| その② シーソーレリーズ部とドットサイト取付け部をなんとかする |
| |
 |
|

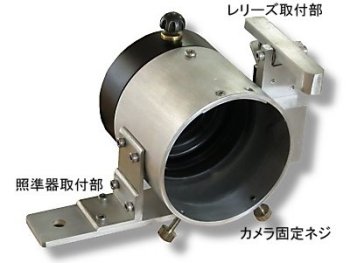

左の写真は、Sony RX-100用に自作したアダプターです。今回のGM1もこの形式を踏襲しましたから、基本設計はそのまんまで、1個しか作らんので図面引くのもめんどう…。で、現物合わせで作っちゃうことに。
でも、Sony RX-100のときは、なんかワクワクしながら「あ～でもあるか、こ～でもあるか…」等と楽しく作業してたんですけどねえ…。失敗しても「あ～、やっちゃったか～」なんてね。
実際、今度のGM1のアダプター制作に際しては、アルミ管はじめ、その他の材料も、ネジ類、タップ、ドリル他、Sony RX-100用アダプターの時のが余っていましたし、作業手順も一緒だし、時間的には数倍早く終わっちゃったんですが、退屈きわまりなかったですね。飽き性だから…(笑) |
|
|
|
 |
| |
|
|
 |
|
取りあえず、シーソー型レリーズの部品を切り出してみました。シーソー型レバーと支柱の取付け部は、10mm角のアルミ棒から削りだし。シーソー部の支柱は、5mm厚のアルミ板、レリーズの取付け部は2mm厚のアングルです。
ざっと、切り出してネジ穴等の細工をしてから、仮組します。サイズ、動作に問題がないのを確認してから 仕上げます。
仕上げはルーターのグラインダーや、ダイヤモンドやすり、市販のサンドペーパーの各番手#200から#1000まで
別に、動けばいいので、見てくれなんかどうでもいいのですが、まあ、その辺はデジスコ屋の矜持というか意地というか…。
|
| |
 |
|
仮組をしてみると、このGM1、左の写真の様に、上部に3個のダイヤルがあり、真ん中に電源スイッチと同軸にシャッターボタンがセットされている。指で押す分には問題ないのだが、突出具合が微妙で、シーソーのレバーできちんと半押しから、シャッターがきれるか心許ないのです。
そこで、前機種のSony RX-100のシャッターボタンにも貼った、嵩上げ用の糊付きのスポンジクッションがあったのはずなので、探し出してみました。
「おおっ、デカイなぁ、RX-100のシャッターボタンって、こんなにデカかったっけ?」 ほぼ10mm径…。小さなクッションを探しに行くのも面倒なので、工具箱や引き出しを家探しすると、なんと、7mm径のポンチがわざとらしくころがっているではありませんか(笑)
|
| |
|
|
 |
|
余談になりますが、管理人は概ね大雑把で適当な人間ですが、何故か若いころから、オートバイとか機械いじりは大好きで苦になりません。当然ながら、自宅や職場にも、一通りの工具がゴロゴロしてますから、こんなデジスコ沼にはまり込んでも、何とかへらへら笑いながら機嫌よくやってますが…
要は、デジスコって、「野鳥写真は、大砲レンズに一眼レフのボディセットして終わり～」というカメラメーカーさんのお立場からすれば、反則みたいなもんで、管理人の個人的な 考えでは、そこら辺が面白い、というか、素人の工夫が入り込む余地が嬉しいんでしょうね。先達諸兄が並々ならぬ努力をされて、ここまで完成された事に敬意は大いに感じますが、まだまだ発展途上感あるし…
撮影システムとしては、気を使わなければならない事満載で邪魔くさいです。まあ、野鳥を楽しむ、趣味のアプローチの一つとすればかなり面白いです。 |
| |
|
|
 |
|
取りあえず仮組してみました。RX-100の時と な～んも変わってませんねえ(笑) ということで以下省略 |
| |
|
|
 |
|

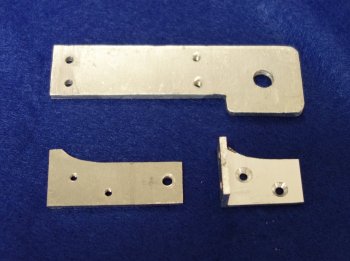

ドットサイトの取付け部の部品を切り出しました。3mm厚のアルミ板と、2mm厚のアングルを使用しています。 |
| |
|
|
 |
|
これもざっと、切り出してネジ穴等の細工をしてから、仮組します。 |
| |
|
|
 |
|
|
| |
|
|
